◆ OS : Windows

◆ Ver : Navisworks

▶ Navisworks?

  3D조정, 4D계획, 사실적 시각화, 동적시뮬레이션, 정밀 분석용 프로젝트 검토 소프트웨어 입니다. Navisworks프로젝트 검토 소프트웨어를 이용하면 보다 효과적으로 협업, 조정 및 소통함 으로써 설계 및 시공단계에서 발생하는 문제를 줄일수 있습니다.

  - 모델 파일 및 데이터 수집 : 프로젝트를 전체적으로 검토할 수 있도록 프로젝트 데이터를 단일 모델로 통합.

  - 실시간 탐색 : 프로젝트 모델을 모든 츨면에서 검사.

  - 검토툴킷 : 파일 크기나 포멧에 상관없이 3D프로젝트 검토

  - 협업툴킷 : 프로젝트 검토 과정을 간소화 함.

  - NWD 및 3D DWF 게시 : 프로젝트를 쉽게 배포할 수 있는 압축 파일로 게시.

  - 4D 스케줄링 : 모델 데이터를 프로젝트 일람표에 연결해 프로젝트 일정을 수립.

  - 사실적 시각화 : 사실적인 이미지와 애니메이션을 만들어 이해를 도움.

  - 충돌 감지 : 실제공사를 시작하기 전에 충돌이나 간섭을 찾아냄

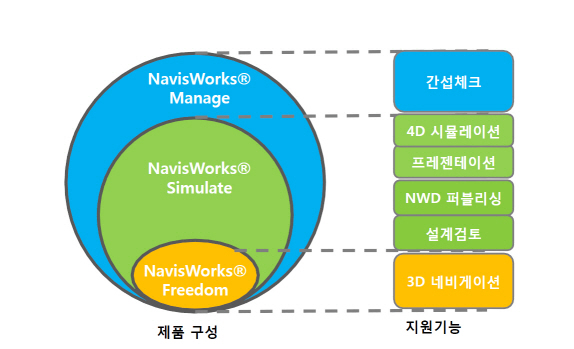

▶ Navisworks 제품 구성

▶ 파일구성

    *.NWC (NavisWorks Cache) : 형상 및 속성 정보 저장 ( 자동생성 )

    *.NWF (NavisWorks File Review) : 애니메이션, 테그 등의 정보

    *.NWD (NavisWorks Data) : NWC + NWF 통합파일 (P/W설정가능, 압축저장)

   -용량 큰 프로젝트 작성시 두 회사가 같은 *.nwc파일을 가지고 있을 경우. nwf파일 공유 만으로 상대사의 체크부분을 확인 가능함

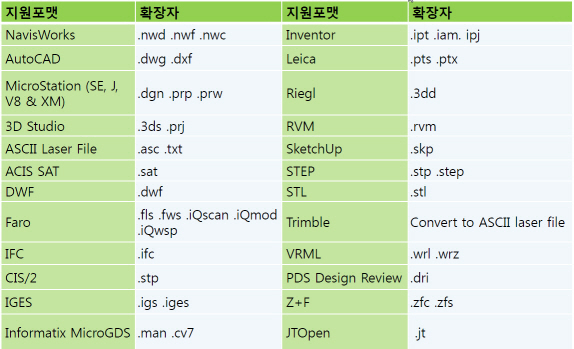

▶ 지원포멧
