◆ OS : Windows
◆ Ver : Allplan 201x
▶ 3D Line 자르기

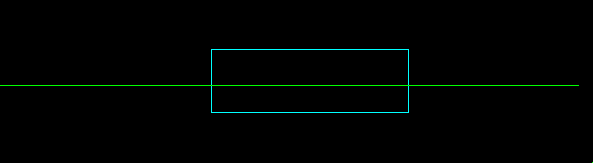

1) 3D Line에 자르길 원하는 만큼의 3D BOX를 그려줍니다.
2) 3D Line 이랑 3D BOX 가 Z 값도 겹치게 해줍니다.
3) Bonus Tools 의 Subtract and Retain Solid 버튼을 클릭합니다. (Subtract and Remove Solid 명령어를 사용하여도 됩니다.)
4) 3D Line을 선택후 3DBox를 클릭하면 3D Line이 잘린것을 확인하실 수 있습니다.
홍사훈님의 댓글
홍사훈2016 버전부터는 Slice 명령어(Bonus Tools -> Slice)를 사용하여 간편하게 자를수 있습니다.
