◆ OS : Windows
◆ Ver : Allplan 201x
▶ 건축물 바닥(Slab)를 기준으로 Symbol을 배치하고 싶을때 사용하는 방법 입니다.
▶ Symbol 배치

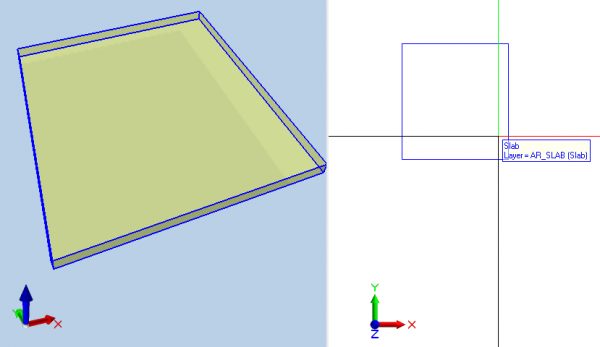

1) Slab 를 그립니다.

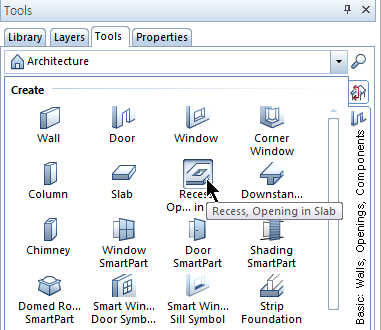

2) Tools - Arvhitecture - Recess, Opening in Slab 아이콘을 실행합니다.

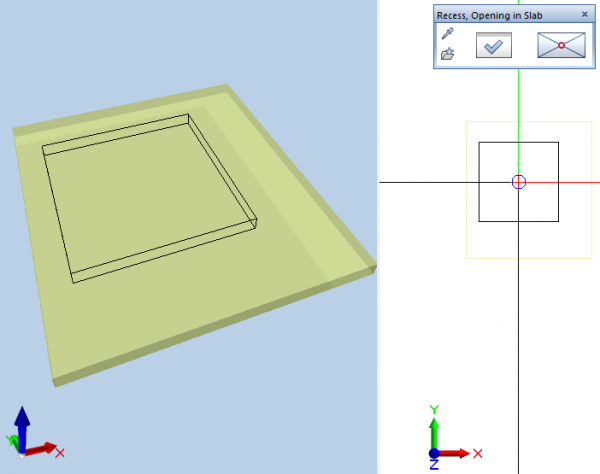

3) Symbol 배치시 기준이 될 Slab 를 선택합니다.
4) 설정창을 글릭합니다.

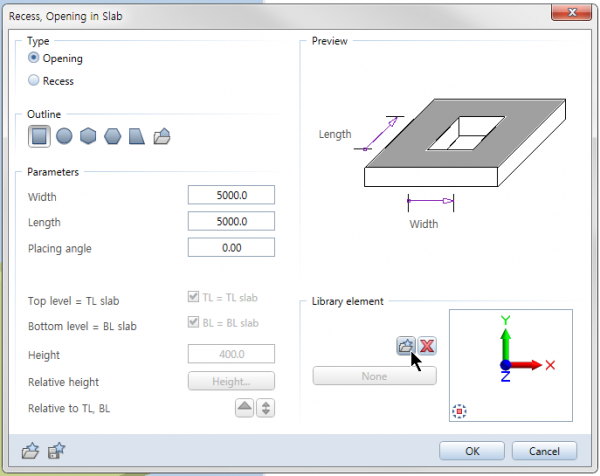

5) 우측 하단의 Library element 에서 불러오기를 선택합니다.

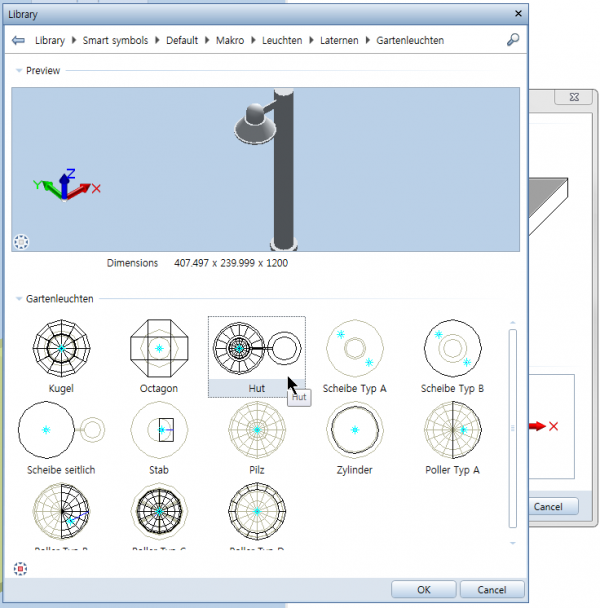

6) 원하는 Symbol을 선택합니다.

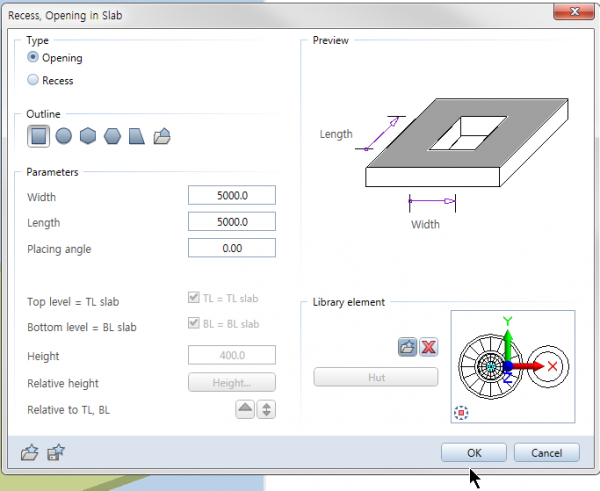

7) 우측 하단의 미리보기 창에 심볼이 제대로 들어왔는지 확인후 확인키를 눌러 줍니다.

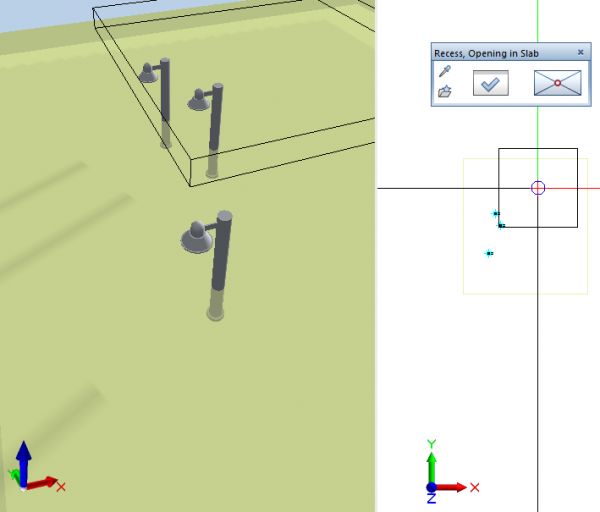

8) Symbol이 배치될 위치 클릭하면, Slab 바닥에 맞춰 Symbol이 배치됩니다.
